生活垃圾分选热解综合处理技术方案

一、处理标准

     1，处理后垃圾减量化90％以上；

     2，废气排放达到EU2000/76/EC或GB13271-2001标准

     3，生产出的生物质可燃气焦油含量低于0.5%，达到可直燃效果；

     4，生产出的“生物质碳”固定碳含量不低于60％。

二、生产工艺方案

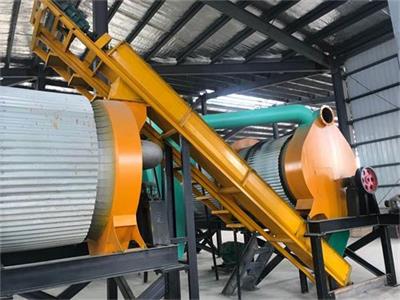

    本套工艺适用每天垃圾产出不大于200吨的小型城市和广大乡镇生活垃圾的集中处理。日常生活垃圾经滚筒筛分选出泥土砂石，人工分选出纸板，饮料瓶等当地可直接再回收利用垃圾，然后磁选分拣出铁器。剩余的生活垃圾根据当地垃圾再生资源配套工厂的情况，选配风选，重选，水选等分选设备再分选其它可回收垃圾循环利用。最终的剩余垃圾使用双轴式撕碎机撕碎成小于20毫米通径的均匀颗粒，经密闭式双螺旋输送机推进至烘干机。物料沿烘干机筒壁旋转向前推进，行进中在打散扬料装置的作用下，物料被不断打散扬起与热风不断充分接触进行热交换置换出水蒸汽，置换出的水蒸汽及其它细尘由引风机引入除烟除尘系统沉降处理。烘干后的物料经密闭式输送机输送至碳化机上部的专用给料机，均匀喂入碳化机。在碳化机碳化室内物料不断均匀受热、翻转升温、挥发、积聚、碳富集。在此工段，释放出的可然气等其它挥发份由管道引出至烟气净化装置，冷凝回收焦油，“内水”后并入可燃气管道。可燃气调配加压后在碳化机最外层燃烧室配氧密闭引燃，给碳化机提供连续不断的热能。大约6至20分钟后进入碳化机的垃圾最终变成炽热的“生物质碳”。生物质碳在循环冷却水的不断泠却下迅速泠却并隔氧卸出。此套工艺设备相对简单，适用面广，热效率高，属二次燃烧，相比垃圾焚烧厂的直接燃烧更安全;“自发热，自碳化”的工艺设计相比传统干化，更迅速更节能;相比现有运行的垃圾分选工艺处理更彻底，时间更短，占地也更小。在碳化机碳化可燃气未有产出之前，碳化机的热量提供由生物质气化器制造以一氧化碳为主的生物质可燃气提供，当碳化机可燃气大量产出之后逐渐关停生物质气化器。
